原位拉伸/压缩/加热/附件

为实现原位测试（拉伸、压缩、加热、冷冻等），提供原位样品制备服务

例：原位观察低碳钢相变

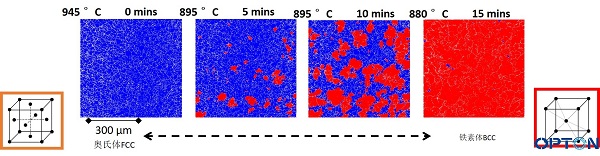

从945°C 到880°C 奥氏体向铁素体转变的EBSD相分布图，奥氏体为蓝色（暗），铁素体为红色（亮）。测试仅用了一个低碳钢试样，加热到945°C，然后以每分钟1°C的速度冷却，直到观察到相变开始。一旦相变开始，保温以观察单个晶粒中相的变化过程，然后再次冷却。

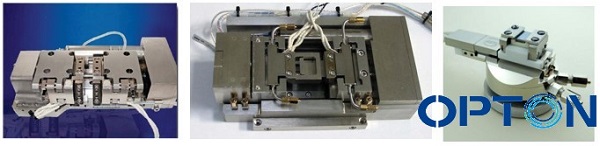

性能指标：

最大载荷：5000N(载荷分辨率：1N)

拉伸速度：0.1-20µm/s，可调

试样加热：最高1200℃

EBSD兼容性：拉伸、加热时可同时进行EBSD测试

功能与应用：

静态或动态观察可控的温度、机械负荷下表面的变化，裂纹扩展，分层，以及形成滑移面等现象，同时配合EBSD信息采集可获得温度、机械负载下晶体微区取向变化信息。
