1 研究概况及样品制备

     受某公司委托，对该公司某金矿的尾矿开展AMICS矿物参数自动定量分析，重点查明尾矿中金矿物的赋存状态。

     样品分级制备，样品分级情况及产率见表1。

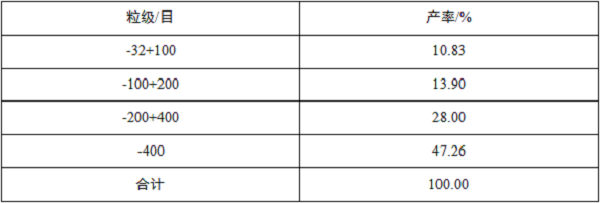

表1 尾矿粒度分级及产率



     由于尾矿中金的含量很低，为了查清 金的赋存状态，我们采用分级大数量统计的测试方法，磨制了4件样品进行测试。

2 尾矿矿物组成

2.1 尾矿金品位

     经委托方化学分析，该尾矿金品位平均1.5g/t。



2.2 尾矿矿物组成及含量

     采用AMICS自动矿物分析系统测定该尾矿矿物组成及含量，测定结果见表2及图1。结果表明：尾矿中矿物组成比较简单，主要金属矿物为毒砂、黄铁矿，其次为针铁矿、自然铜等，微量的自然金；脉石矿物主要为石英，其次为云母、碳酸盐矿物及长石等。

     尾矿各粒级矿物相分类颗粒图见图2。由矿物相分类颗粒图可知，黄铁矿、毒砂粒度较细，连生体较多。



表2  物质组成及含量

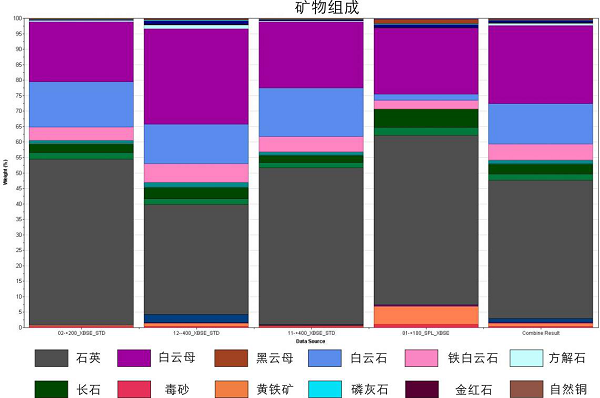

图1 尾矿矿物组成柱状分布图



图2 尾矿矿物相分类颗粒图



3 尾矿主要金属矿物能谱分析

     尾矿中主要金属矿物毒砂、黄铁矿的能谱分析结果见表3。从分析结果可以看出：尾矿中主要矿物基本不含分散金。

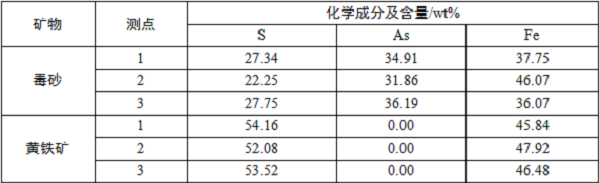

表3  毒砂与黄铁矿化学成分能谱检测结果



4 金的赋存状态

4.1 金矿物嵌布特征及化学成分

     尾矿经筛分分级后，各粒级分别检测，由于尾矿金品位较低，只在-32+100目粒级样品中发现一粒金矿物。

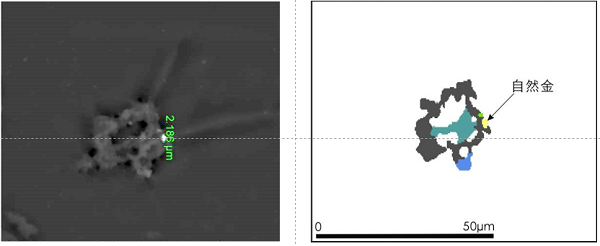

图3 含金矿物的多矿物相颗粒图



     在电镜下观察可知，该金矿物粒度很细（1.7×2.186μm），属微粒金，呈角粒状分布在多矿物相的颗粒边部，见图3。连生金矿物的颗粒为以石英、长石为主，含少量白云石、闪锌矿、金矿物的多矿物相颗粒，颗粒粒度为20.64×21.01μm，金矿物连生在石英边部，与微粒闪锌矿相邻。所以，这粒金从选矿的角度划分属连生金，从金矿物与载体矿物的镶嵌关系划分，可能属于裂隙金。

     根据《岩金矿地质勘察规范》，金的质量分数大于80%为自然金。该尾矿金矿物能谱分析结果见表4，由表4可知该尾矿中金矿物基本不含杂质，为自然金，金成色高，达994.8‰。



表4  自然金化学成分能谱检测结果



4.2 金的赋存状态讨论

     综合主要矿物能谱分析结果以及AMICS检测结果推测，该尾矿中的金应是以独立矿物自然金存在，金的粒度细小，检测到的唯 一 一粒自然金为偏细的微粒级，与微粒闪锌矿连生在石英长石为主的多矿物相颗粒边部，可能赋存在岩石裂隙中。

     综合推测，尾矿中的自然金为显微次显微金。









免费咨询电话400-100-1303





北京实验中心

地  址：北京市朝阳区惠河南街1069号水南庄壹号21栋



上海实验中心

地  址：上海市宝山区长江路43号4号楼4A101-4A112室



北方实验中心

辽宁科技大学特种实验楼1楼103室
