什么是钙钛矿电池（PSC）？
       钙钛矿太阳能电池是一种类型的太阳能电池，是目前发展较快的太阳能技术。钙钛矿材料，如甲基铵卤化铅和全无机卤化铯，生产便宜且易于制造。使用这些材料的设备的太阳能电池效率从2009年的3.8％提高到2020年的25.5％。PSC具有实现更高效率和极低生产成本的潜力，现已成为商业上的吸引力。

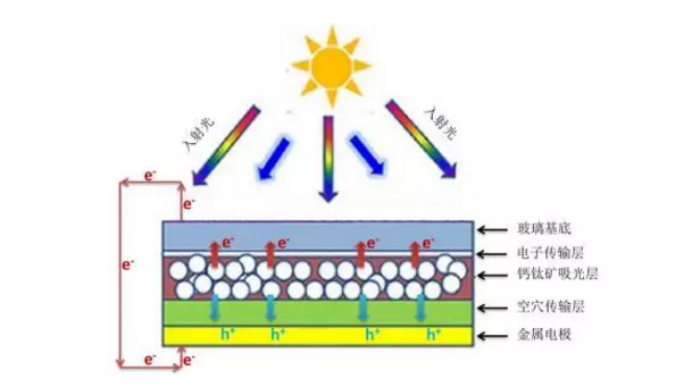

图1 钙钛矿太阳能电池的构造与运行机理示意图

钙钛矿电池中的中的电子传输层（ETL）

       PSC 的效率和稳定性很大程度上取决于器件中选择作为电子传输层的材料的形态和类型。目前为止，PSC的电子传输材料主要有TiO2、ZnO等金属氧化物以及富勒烯等有机电子传输材料。ZnO是一种常用于钙钛矿太阳能电池中的电子传输材料。ZnO的优点是无需高温烧结，易于制备成大面积薄膜。应用于器件中的ZnO形貌结构主要有致密平面和纳米棒两种。利用扫描电镜观察ETL的纳米级别的样品形貌，成像清晰且具有立体感，通过调节放大倍数可以直观的观察样品的形貌、成膜质量、有无孔隙等。

       Thermo Scientific Apreo 2 SEM具有多功能性和高质量成像性能，采用了创新性的末级透镜设计，引入静电式末级透镜，支持镜筒内高分辨率检测。全新Apreo 2 SEM在原有性能基础之上，新一步优化了超高分辨成像能力，并且增设许多新功能提升其易用性。SmartAlign（智能对中）技术，不再需要用户手动进行调整操作，Flash自动执行精细调节工作，只需移动鼠标几次，就可以完成必要的透镜居中、消像散和聚焦矫正。

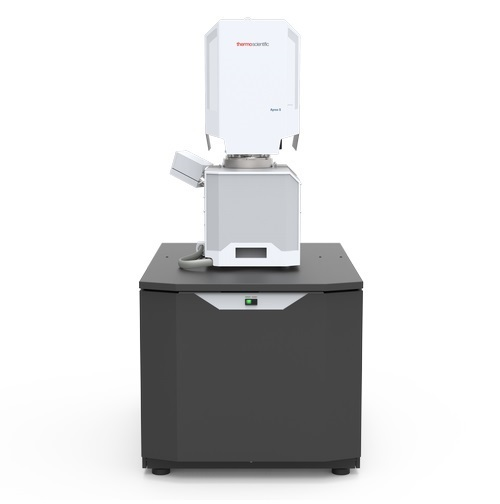

图2 Thermo Scientific Apreo 2 SEM

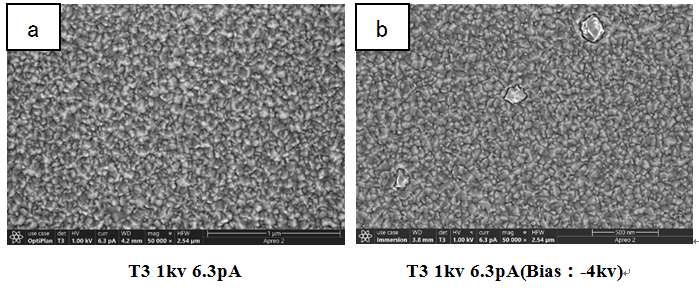

       图3为用赛默飞场发射扫描电子显微镜Apreo 2S 在optiplan模式下拍摄的ZnO薄膜，由图（a）、（b）可见，制备出的膜层均匀致密、无孔隙。但（b）较（a）图片相比，噪点更少、分辨率更高。这是因为（b）较（a）参数上增加使用了样品台减速模式，使用减速模式后，电子束依然保持高电压，在试样台上加载一个负电位，电子在出极靴后受到负电位的作用而不断减速，以低能状态着落在样品表面。这样既保持了高电压的分辨率，又因为低着落电压而有很高的表面灵敏度。


图3 磁控溅射法制备出ZnO薄膜

       电子传输层的结构对钙钛矿薄膜质量和光学性能影响很大，从而影响钙钛矿太阳能电池的性能。由此可见，高质量的扫描电子显微镜是钙钛矿太阳能电池研发中检测、评估必不可少的设备。

参考文献：
[1]邓天郭, 高 云, 等.钙钛矿太阳能电池中钙钛矿层及电子传输材料的制备研究.
[2]钟敏等. 不同结构ZnO电子传输层对钙钛矿太阳能电池的影响.
