全自动夹杂物分析系统简介
OTS全自动钢中非金属夹杂物分析系统是一套集扫描电子显微镜、大面积高速能谱探测器、夹杂物自动分析软件以及样品洁净度评 价及建议为一体的综合性分析系统。该系统具有完备的电子光学成像系统，能对钢中非金属夹杂物的微观形貌进行清晰观察，而且配有 业界大面积高速X射线能谱仪，自动对试样选定区域内所有钢中非金属夹杂物的化学成分进行快速准确分析。分析结果可直观显示在包 含氧化物、硫化物、氮化物等七大类多元相图中。系统的突出特色在于能够根据夹杂物的成分、数量、尺寸及分布给出样品的洁净度评价， 并根据用户输入的钢种类别、取样工位给出较合理的生产建议。
系统功能介绍
1.能够自动对大面积钢样中非金属夹杂物颗粒的成分、尺寸、数量和分布进行快速准确的测量分析，并可精确检测尺寸为亚微米级的夹杂物 或析出物。
2.能够直观显示自动检测到的所有夹杂物的微观形貌和其化学组成；并能精确确定每个夹杂物的尺寸及位置分布。
3.能够根据夹杂物的尺寸、化学成分和位置分布等信息对试样中的所有夹杂物进行分类统计。
4.能够对复合夹杂物中的各种相进行精确辨别，分析结果可直观显示在包含氧化物、硫化物、氮化物等七大类多元相图中。
5.在样品检测过程中根据不同的精炼工艺处理(如：镁处理、钙处理、稀土处理)对试样中的所有夹杂物进行分类统计，也可以在报告中选择不 同的精炼工艺处理进行重新分类统计。、
6.从业内 专 家定制标准信息导入到标准库。也可以在元素周期表中，组合用户的标准库。也可以手动编辑标准库。 可根据各类夹杂物评级标准及用户需求，结合夹杂物自动检测结果出具详细的评级报告，并可根据夹杂物检测结果给出较合理的生产建议。
我们的优势
硬件配置，稳定的分析性能

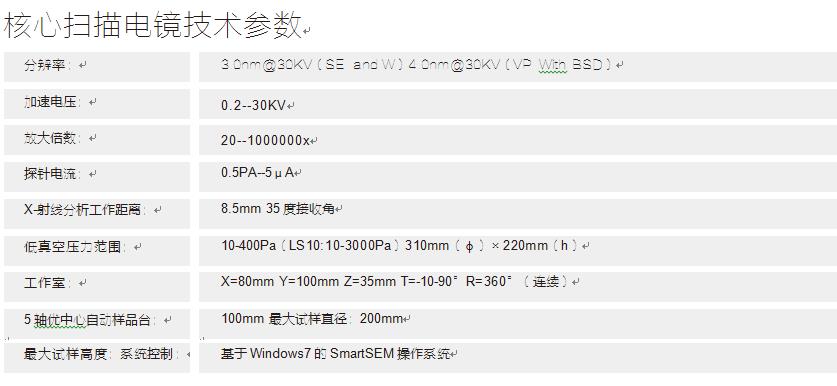

OTS全自动夹杂物分析系统采用扫描电子显微镜，是集高性能、高分辨率、功能强大于一身的应用型扫描电子显微镜。系统采用多 接口的大样品和艺术级的物镜设计，提供高分辨率的成像功能，可对各类钢铁样品作快速分析。并结合X射线分析条件，使现代化 的准确的夹杂物分析成为现实。
全系统自动化
对于钢铁多种复合型夹杂物通过手动分析是非常耗时的，且要求用户具有很强的技术经验，也极易导致不同用户分析得到不一致的结 果。而OTS则为用户解决了这一难题，实现了自动化的夹杂物分析，结果快速准确。
标准保证
全系统所得数据均可通过各类标准设定分类方案，并可实现评级，出具评级报告。 大样品室一一选择大样品室电镜重要性：样品室大小决定您的效率。
1.大样品室可一次性观察9个样品或直接观察较大样品。
2.大样品室可实现样品在腔体内自由无限制移动，可以观察到较大样品的全貌。
3.大样品室可具备更多的电镜接口位置，可提升电镜 升 级空间。
4.大样品室电镜所需要配置减震系统和真空系统，以保证大样品室的样品观察。
5.5轴马达台可实现样品全自动多角度控制。
准确性
吸取东北大学多年从事冶金行业教学研究的学者多年来在夹杂物分析鉴别领域的实践经验，使夹杂物颗粒的形貌辨别和化学组成分 析准确性大大提高。
适应不同的生产工艺 采用三种精炼工艺(镁处理、钙处理、稀土处理)，适用于在不同生产工艺过程中的每一个环节
快速
1.使用多线程测量方式，速度得到提升
2.采用先进的图像处理算法，准确迅速
3.根据多次实际检测样品的结果，对于不同样品可设置不同检测参数提高对于夹杂物分析速度
4.优化数据库存储速度，轻松处理大量的Xray数据
简单、易操作
1.友善的界面结构设计与功能操作方式
2,在程序管理中可设置默认参数，生成样品后直接显示在属性信息表格中
系 统 测 量 软 件 的 特 点
1.可以对SEM进行控制，对SEM参数的读取及设置
2.X-Ray控制，BSE图获取，X-Ray分析保存数据库
3.样品台的移动，缩放，满足客户视域转换

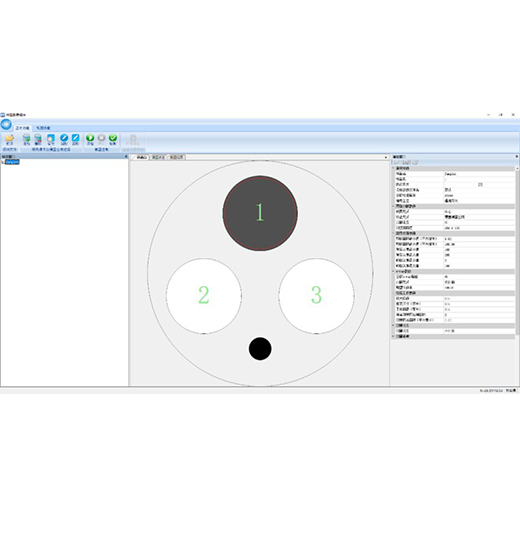

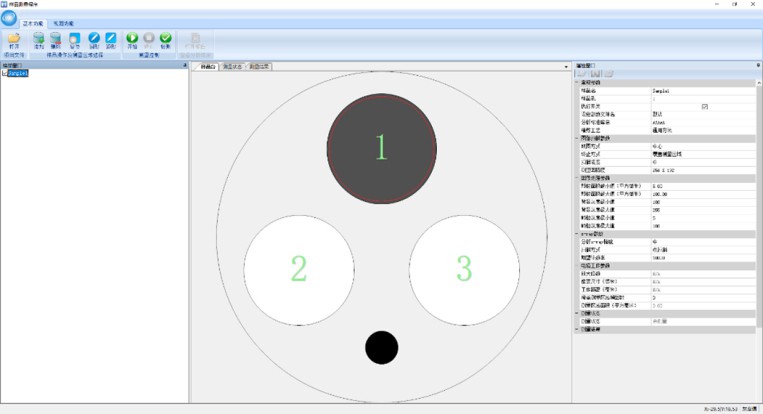

4.测量区域的选择，满足客户的各种操作需求每个样品孔中可以拍摄BSE图像，可以使用手绘测量区域在拍摄后的图像内精确的绘制测量范围。
5.Field视域的计算及拼接,坐标的转换

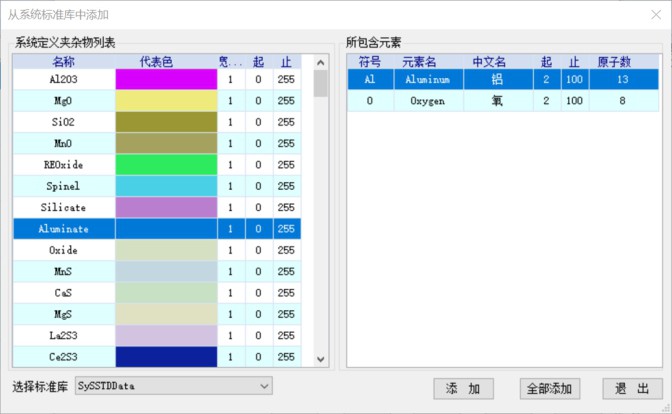

6.颗粒标准库的管理，准确识别颗粒类型，保留扩展可能可以从系统库导入用户分析库，也可以从元素周期表与用户手动添加、编辑分析库信息
7.使用多线程测量方式，速度得到提升
8.图像处理，先进的算法，准确迅速
系 统 报 告 软 件 的 特 点
1.选择多个样品比较分析结果选择两个以上样品分析结果显示分析表、分析图。
2.图像化显示测量结果
分布图显示夹杂物 显示夹杂物在分析区域的分布、放大显示夹杂物实际形貌、用鼠标指向夹杂物显示夹杂物的信息包括 x-ray 图谱、 只显示关心的颗粒、移动电镜到分析颗粒
排列图显示夹杂物 按规律排列图显示夹杂物、夹杂物种类、夹杂物尺寸、用鼠标指向夹杂物显示夹杂物的信息包括 x-ray 图谱、 只显示关心的颗粒、移动电镜到分析颗粒
3.选择夹杂物颗粒选择一部分夹杂物颗粒显示分析表、分析图、区域选择、按尺寸选择、按夹杂物种类选择、按尺寸等级选择、复合选择
4.X-Ray能谱，显示颗粒分析结果及数据
5.报表系统，分别以图像、成份、大小、平均量、标准显示
6.Chart图表系统，更友好的以柱形图、饼图、线图等显示
7.三元相图，体现3种化合物在炼制过程中的溶合程度
8.国标报表，直接将生成结果与 国 家标准相结合
9.一键输出报告

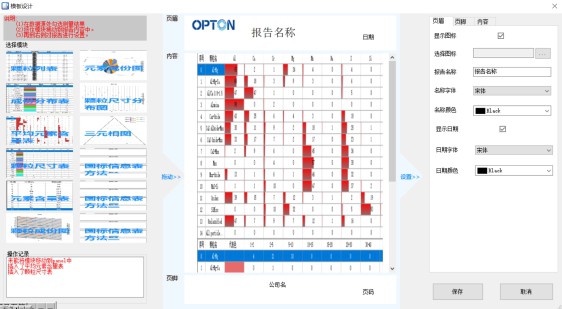

输出报告用报告模板完成，用户可以设计自己的报告模板。
分 析 结 果 展 示

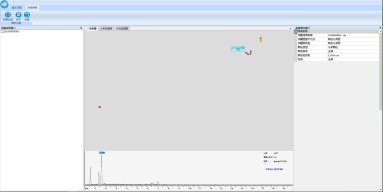

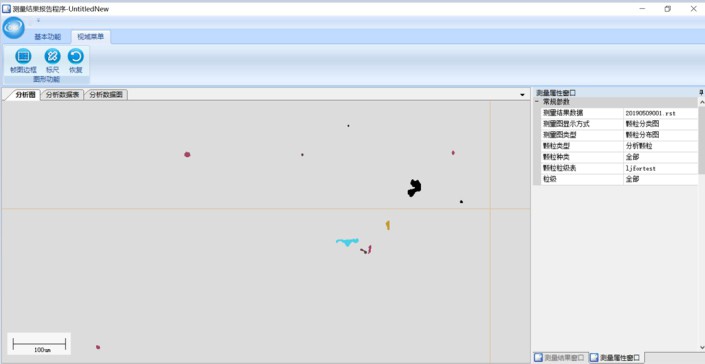

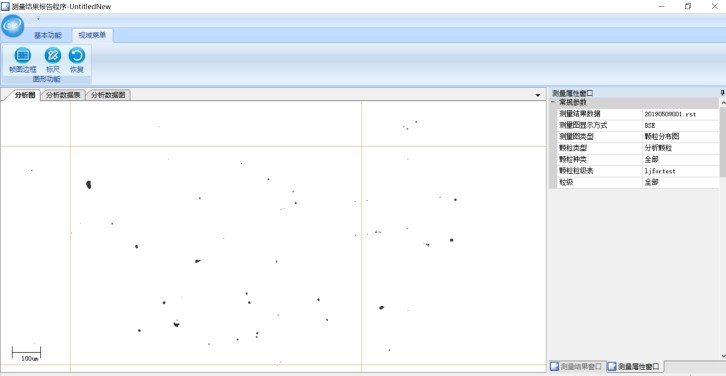

颗粒分布图：
可以以全貌查看颗粒的分布情况。 可以放大查看单颗颗粒的具体形态。 不同颗粒类别按标准库设定颜色显示。 显示颗粒的X-Ray能谱数据。

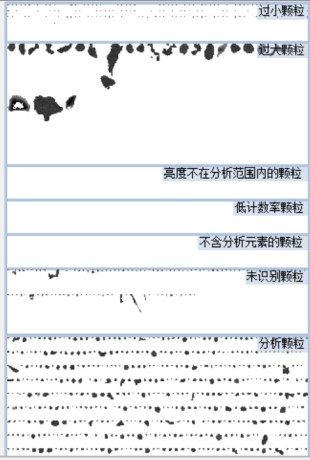

颗粒排序图：
按颗粒的类别分栏显示更容易查找。 对显示关心的颗粒重新定位SEM位置，再做分析。

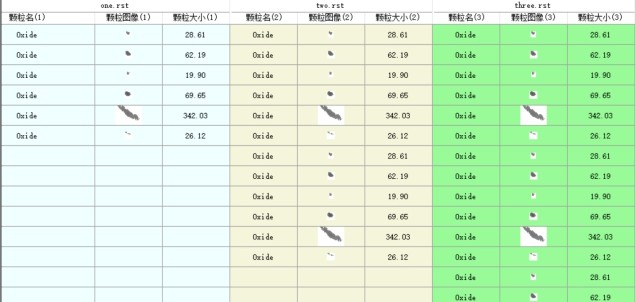

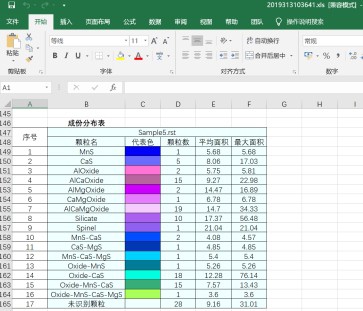

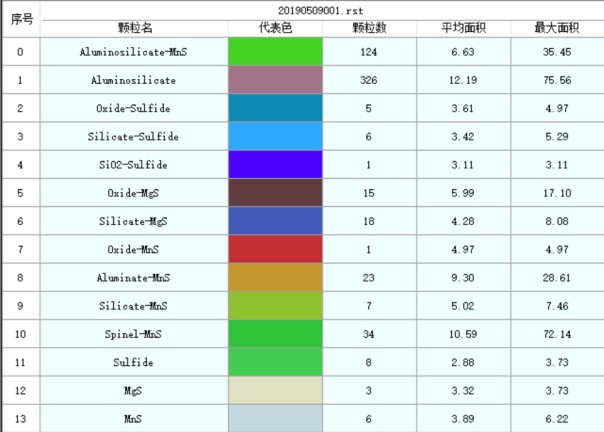

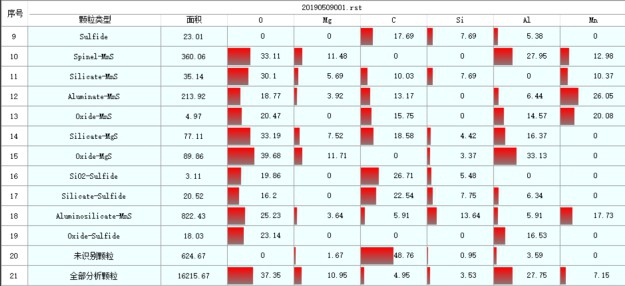

报表系统：
详细的颗粒面积、分类，尺寸、元素占比信息。 以不同的颜色,进度代表数据更直观。 对多个测量信息进行对比，使质量监控更精准。
分 析 结 果 展 示

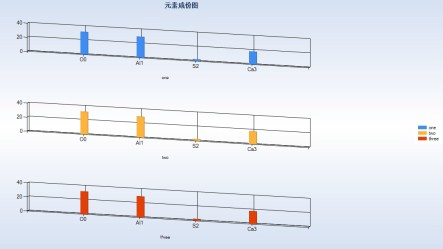

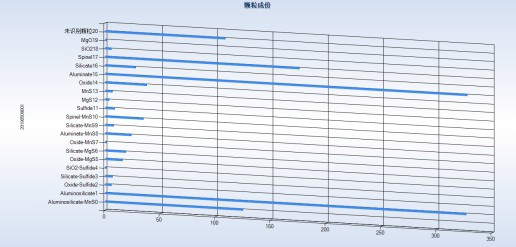

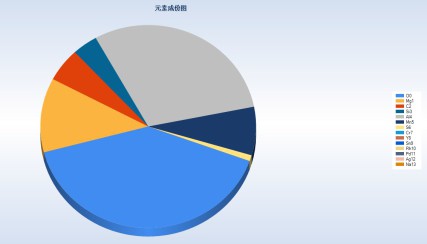

Chart图表系统：
以图形化的方式对类型、元素、尺寸进行显示。 以柱形、环形、饼图、堆叠、线性图等多种方式显示。 多数据源的对比，多条件的筛选，信息图表的无缝展示。

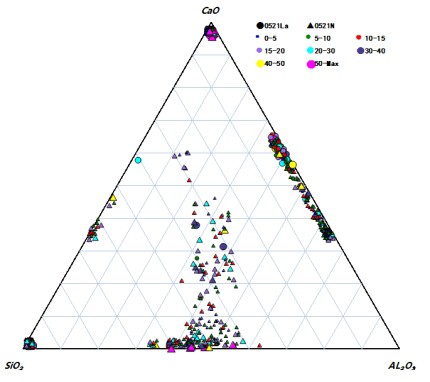

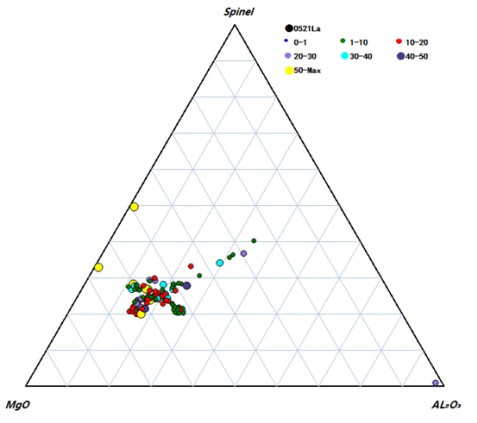

三元相图多种元素组合显示：
体现整体夹杂物物质含量偏向。
以及每种元素炼制过程中的溶合程度。

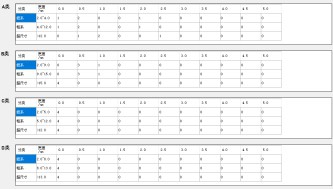

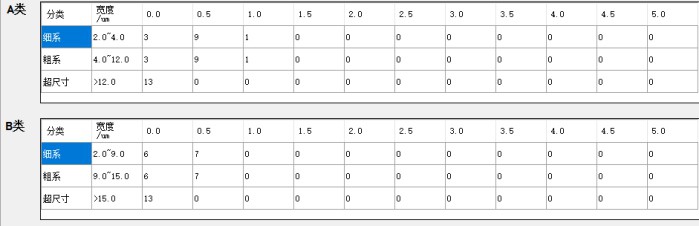

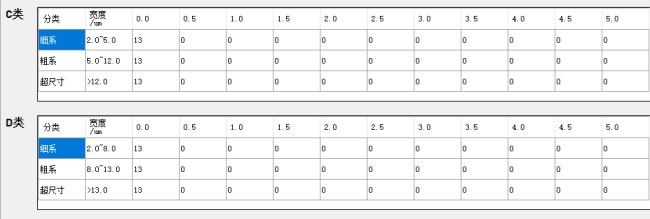

国标GB报表：
严格按照 国 家规定标准对结果信息重新评定。 多种国标评定方法，数据准确无误。

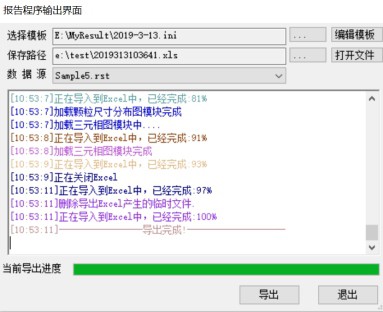

导出数据到Excel文件中：
对显示关心的模块进行设置生成模板，供多次使用。 导出数据过程与进度清晰可见。 导出文件格式兼容性各种办公软件，方便打印。 一键测量、一键分析、一键报告。
