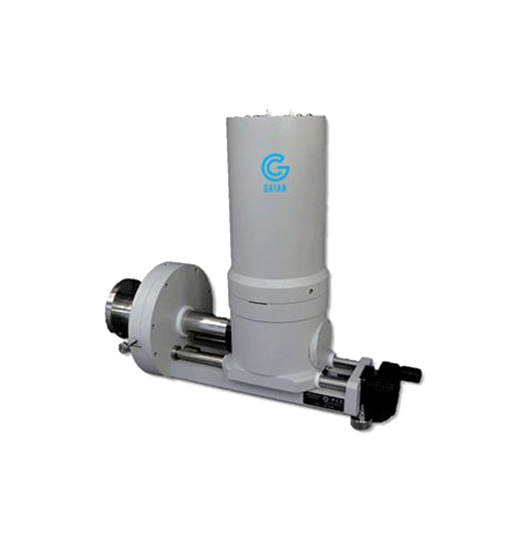

品 牌： GATAN                                  名称型号：ChromaCL2阴极发光系统

制造商： GATAN公司                         经销商：欧波同有限公司

     产品综合介绍：

     产品功能介绍：

     在矿物分析实验室里，实时彩色阴极发光成像发挥着重要的作用。从石油 天 然气勘探到地质年代学再到矿物生长的研究各种新老问题，ChromaCL2都有新的帮助。

     ChromaCL2是Gatan第二代实时彩色阴极发光成像系统。它具有高效的光学采集和色散能力，采用阵列光电倍 增管得到高增益光探测能力。通过DigitalMicrograph软件实时地将光子脉冲信号混合成实时彩色阴极发光图像。

     彩色的CL图像能提示矿物的组成变化，包括相和痕量元素的分布，从而能够方便地观察化学印记和过生长、生长环带、内部愈 合裂缝等等。并且，对于ChromaCL2来说，所有的这些，只需要电子束扫描一次即可全部揭示出来。


     产品主要技术特点：

     1、实时彩色成像—单次扫描可获取彩色CL图像，以快速清楚地诠释数据；

     2、所有波长并行探测—单次扫描即可获取彩色CL图像，以快速清楚地诠释数据；

     3、金刚石加工的收集镜—大固体角收集CL信号，提高效率和空间分辨率；

     4、固定的增益、集成的电子学系统—点击鼠标，即可轻松采集数据；

     5、可伸缩性—达到150mm的伸缩范围；

     6、固定的插入位置—简单设置即可达到优化光学采集；

     7、动态范围—像素强度可高达600，000计数/秒

     8、实时彩色和紫色成像—灵敏度扩展到紫光范围

     9、多视场拼接—用自动蒙太奇软件可获取大视场；

     10、集成的BSED—同时采集二次电子、背散射电子和阴极发光信号；

     11、消除磷光现象—含有盐酸盐样品的成像；

     12、电脑平台—Windows7,32-或64-位操作系统

     产品主要技术参数：

     1、腔式探测器，可伸缩、可拆卸、金刚石加工的抛物面型采集镜和光导管

     2、可调插入位置，可锁定回缩位置和定义插入位置。回缩距离为150mm。

     3、光栅光学系统将光色散到高增益阵列探测器

     4、可探测的光谱响应范围为~400-800nm

     5、集成的脉冲放大与甄别电子器件

     6、配有DigiScan II – 数字电子束控制系统。它包含4路TTL脉冲探测电子器件(其中3 路供ChromaCL使用)和2 路高位深模拟输入，用于同时检测SEM信号

     7、带有DigiScan和ChromaCL插件的DigitalMicrograph软件，用于实时彩色成像、后处理及图像数据的显示与保存

     8、主流PC，Window 7 32位和22”纯平显示器

     产品主要应用领域：

     地质科学

     矿物化学

     石油天 然气开发

     光电材料：氮化物半导体薄膜，磷化锢和稀有掺杂材料

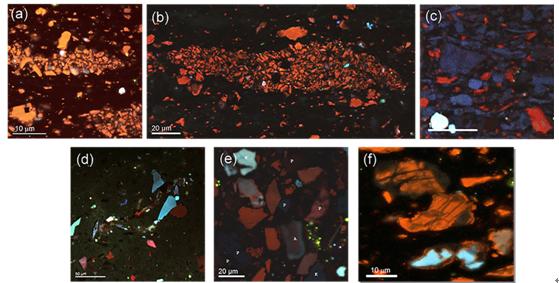

图1   页岩

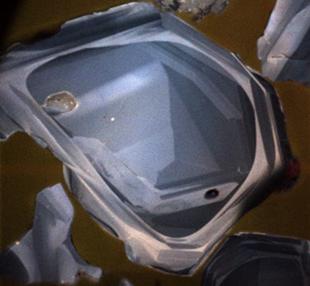

图2 单个锆石晶粒中的生长震荡条纹

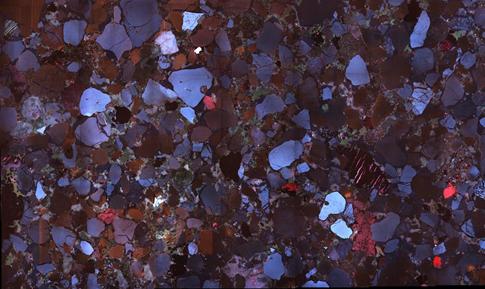

图3 混合起源的油藏石英，显示愈 合裂纹和化学增生

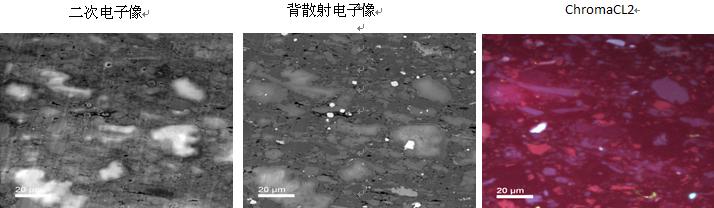

图4   经过Gatan Ilion+制样后的页岩横截面图像，chromacl2揭示石英颗粒混合来源

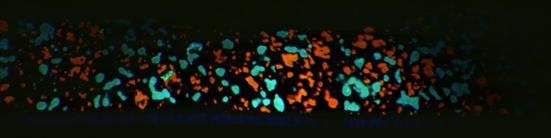

荧光粉 ChromaCL成像

图5    商用高亮度LED
