COXEM CP-8000+ 氩离子抛光
COXEM CP-8000+氩离子抛光是一种先进的样品制备工具,可使用氩离子束蚀刻样品的横截面。 该过程避免了物理变形和结构损坏,不需要复杂的化学过程。此外,该系统通过处理从几十微米到几毫米的大面积,简化了样品的横截面分析。
咨询电话:400-1001-303

       COXEM CP-8000+ 氩离子抛光是一种先进的样品制备工具,可使用氩离子束蚀刻样品的横截面。 该过程避免了物理变形和结构损坏,不需要复杂的化学过程。此外,该系统通过处理从几十微米到几毫米的大面积,简化了样品的横截面分析。



特  点

●    每小时 700 μm 的高蚀刻速率(基于 Si,8 kV)

●    能够保存/加载常用的配方

●    具有自动执行功能的逐步操作配方

●    使用智能样品架轻松装载样品

●    通过腔室摄像头实时观察离子束状态和蚀刻状态

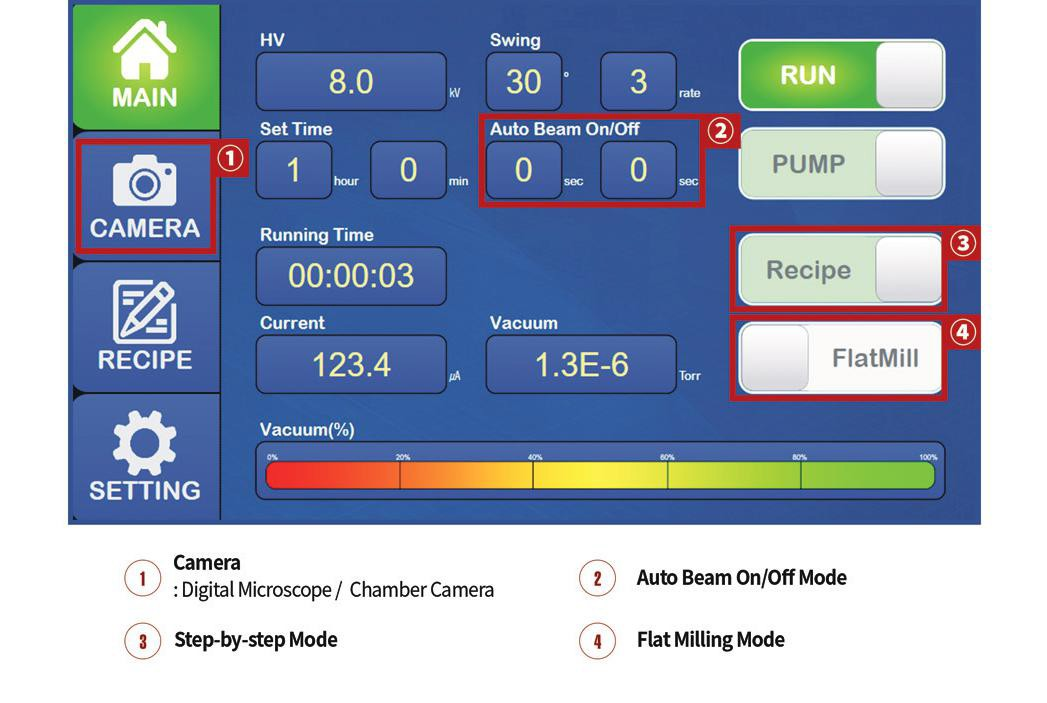

●    便捷的操作——直观的GUI和简单的触摸屏

●    通过离子束自动开/关功能减少热损伤

●    使用内置数字显微镜通过离子束快速方便地对准样品

●    配备低噪、隔振、无油隔膜泵

●    具备平面铣削功能,可进行大面积平面蚀刻

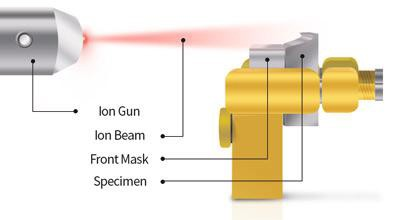

CP抛光基本原理

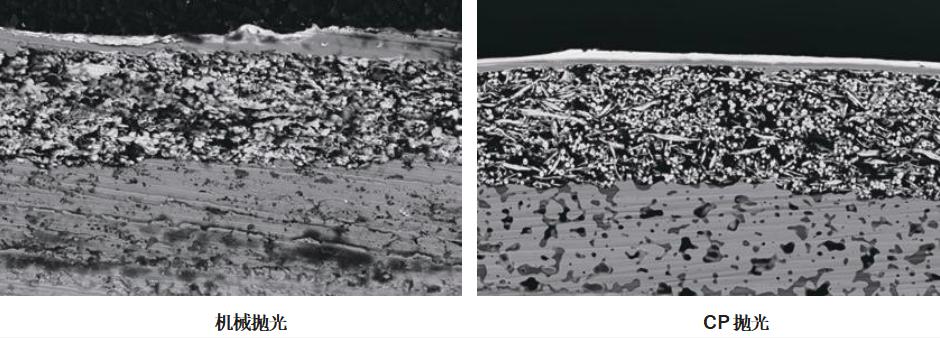

机械抛光 VS CP抛光

      如果使用机械抛光装置进行抛光,由于物理损伤和污染,很难检查横截面的确切状态,但当使用离子束通过 CP 进行横截面加工时,可以观察微表面结构,样品无结构损坏和污染。



FIB 抛光 VS CP抛光

      与聚焦离子束 (FIB)  相比,使用 CP-8000+ 蚀刻同一样品的截面时,您可以在更短的时间内蚀刻更宽的横截面,从而极大地节省时间和成本。
       以下图像是同一样本在同一时间段内以两种不同方式(FIB 和 CP)铣削的结果。

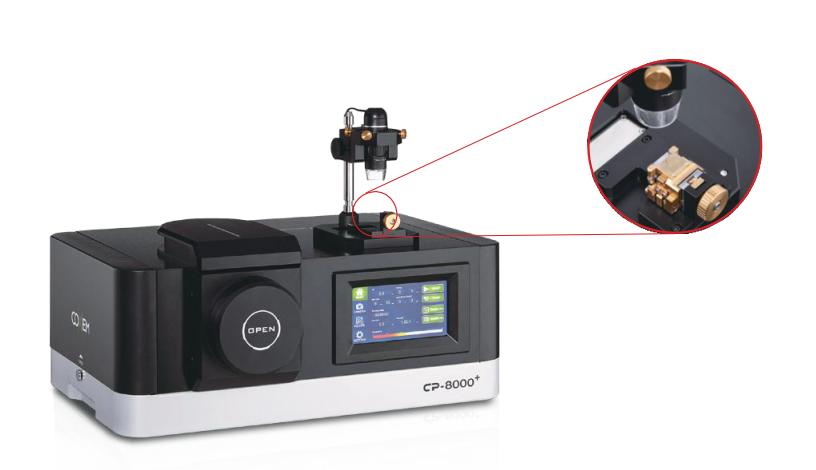

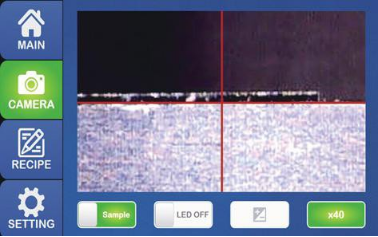

数码显微镜

      使用数字显微镜,可以通过屏幕轻松对准离子束的位置和样品的位置。

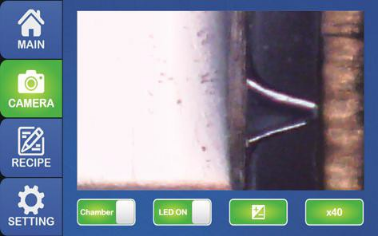

仓室内摄像头

      您可以通过腔室内的摄像头检查离子束的状态,并实时检查截 面蚀刻的程度。

自动离子束开/关模式

      该功能旨在通过根据设置的离子束开/关计时器打开和关闭离子束,减少离子束造成的热损伤。在蚀刻聚合物和纸张等热敏样品时,它对于获得准确的横截面条件非常有用。

配方模式

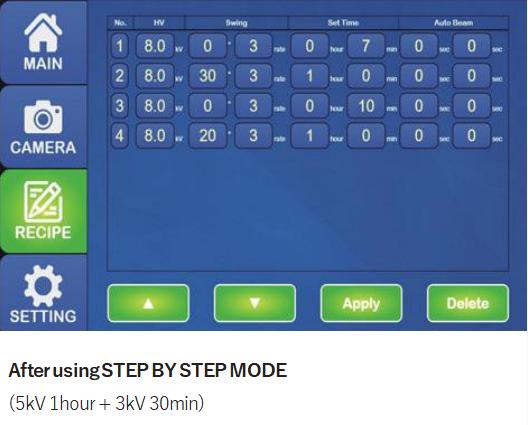

      常用的蚀刻条件可以存储在配方列表中,以便在需要时轻松应用设置值。此外,还可以使用分步模式来存储多个配方并自动执行它们来蚀刻样品。



平面抛光模式

      CP-8000+ 可以使用专用支架在平面上处理样品。 当样品安装在专用支架上并使用平面铣削功能时, 离子束会基于旋转中心轴蚀刻几个平方毫米的区域。 在此刻,由于抛光速度、面积和深度根据离子束 撞击样品表面的入射角而变化,因此应通过旋转和调整样品的角度来实现均匀的表面抛光。 由于离子束照射的面积较大,可以蚀刻氧化层或异物,因此可用于大面积样品的预处理。



产品参数

加速电压

2 to 8kV

抛光速率

700㎛/h (at 8kV on Si wafer)

样品台摆动角度

±35°

    尺寸

20(W) × 10(L) × 5.5(T)mm

16(W) × 10(D) × 9.5(H)mm

样品移动范围

X axis movement : ±1.5mm / Y axis movement : ±2mm

平面样品台倾斜角度范围

40° to 80°

平面台样品尺寸

Ø30 × 11.4(H)mm

操作方式

7 inch 触控屏

用于样品定位的数码显微镜

Mag. x5, x10, x20, x40

   用于监控的室摄像机

Mag. x5, x10, x20, x40

4档亮度调节

离子束观察模式(LED Off

离子枪气体

Argon gas (99.999%)

气压

0.1 Mpa (14.5psi)

气压控制

Mass Flow Control

真空系统

分子泵, 隔膜泵

外形尺寸

607(W) × 472(D) × 277.5(430.5)(H) mm

重量

主机 36kg / 隔膜泵 6.5kg



特点

Auto Beam On/Off mode

Step by step mode
